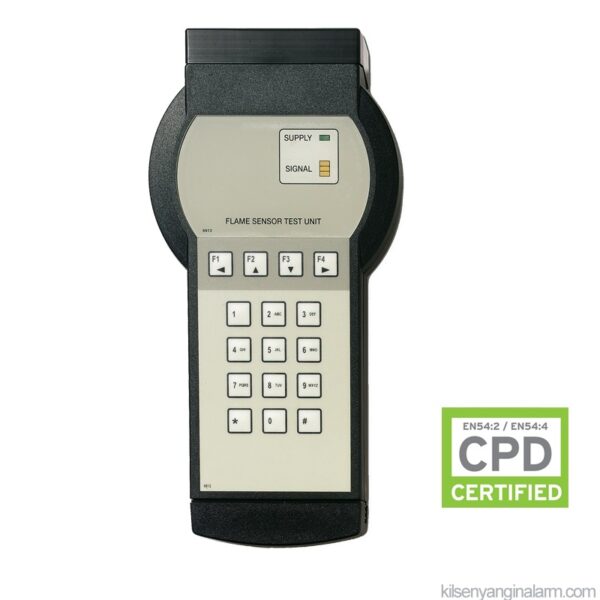

Kilsen FF703 UV/IR Alev Dedektörü Test Cihazı
UV / IR Evrensel Test Meşalesi
- Geniş spektral çıktı – UV, Görünür, Yakın IR, Orta IR
- Birçok alev sensörü tipini test eder – UV, UV / IR, UV / IR², IR³, IR², IR
- Şarj edilebilir NiCd pil paketi ve şarj cihazı ile taşınabilir
- Seçilebilir optik çıkış tipi
- – Sürekli aydınlatma
- Açıklama
- Değerlendirmeler (0)
Açıklama
Kilsen FF703 UV / IR Evrensel Test Meşalesi
Bir bakışta
Genel
FF703, UV veya IR veya UV-IR alev dedektörlerinin test edilmesi için mikro işlemci tabanlı bir alev simülatörüdür. Alev kullanma ihtiyacını ortadan kaldırır. Bu ünite, çift kızılötesi dedektörleri test etmek için çeşitli kızılötesi kanalları dahil olmak üzere çok çeşitli optik çıkış sinyalleri üretmek üzere tasarlanmıştır. Ayrıca yanlış alarmları test etmek için ‘titreyen’ kızılötesi sinyal yayabilir.
Alev dedektörü özellikleri
Çoğu optik alev sensörü, yanma sırasında alevlerden yayılan Ultra Mor (UV) ve / veya Kızılötesi (IR) radyasyona yanıt verir. Birçok sensör, alevleri ve diğer optik yanlış kaynakları ayırt etmek için alev titremesi tekniklerini de kullanır.
Test ünitesi, bir filaman lambasının çıkışını modüle ederek titreyen alev sinyalini simüle eder. Bir filament lambanın ısıl zaman sabiti, mükemmel bir alev titreşim sinyalinin oluşmasını engeller. Filaman lambanın yavaş yanıtı, bazı alev sensörlerinin birçoğunun test altında etkinleştirmek için gerçek bir alevle olduğundan daha fazla zamana ihtiyaç duyduğu anlamına gelecektir.
Operasyon
Ünite, hizmet mühendislerinin devreye alma ve rutin bakım gerçekleştirirken kullanması için tasarlanmıştır. Test ünitesinin tehlikeli alanlar için bir (Ex) onayı olmadığından, bu tür alanlarda bir dedektörü kontrol etmek için bir izin alınması gerekecektir. Servis mühendisi, bölgenin test için güvenli olup olmadığını belirtmek için taşınabilir bir yanıcı gaz alarmı da taşıyabilir.
Detaylar
- Geniş spektral çıktı – UV, Görünür, Yakın IR, Orta IR
- Birçok alev sensörü tipini test eder – UV, UV / IR, UV / IR², IR³, IR², IR
- Şarj edilebilir NiCd pil paketi ve şarj cihazı ile taşınabilir
- Seçilebilir optik çıkış tipi
- – Sürekli aydınlatma
- – Düzenli yanıp sönen kaynaklar (Frekans aralığı)
- – Düzensiz titreşen kaynaklar (Alevlere benzeyen)
- LED çubuk grafik gösterimli seçilebilir optik çıkış yoğunluğu
- Tipik olarak 3 metre ve üstü menzil
- Her testte 30 saniyelik zaman aşımı
- Test için yardımcı 24 VDC besleme
Teknik özellikler
| Elektriksel | |
|---|---|
| Şarj cihazı giriş voltajı | 85 – 265 VAC @ 47 – 440Hz |
| Test ünitesi pil voltajı | 24 VDC NiCd |
| Test ünitesi yardımcı 24 VDC çıkış akımı | 0,1 A maks. |
| Fiziksel | |
|---|---|
| Fiziksel Boyutlar | 260 x 90 128 x 60 |
| Net ağırlık | 1 kg |
| Renk | Siyah |
| Çevresel | |
|---|---|
| Çalışma sıcaklığı | -15 ile + 50 ° C |
| Bağıl nem | % 95 maksimum yoğunlaşmayan |
| Çevre | Exd, Indoor, IS, Outdoor |
| IP derecelendirme | IP54 |
| Çalışma sıcaklığı | -15 ° C ile + 50 ° C |
| Şarj cihazı sıcaklığı | 0 ° C ile + 50 ° C |
| Bağıl nem | % 95 Yoğuşmasız |
| IP derecelendirme | IP54 |
| Mekanik | |
|---|---|
| Test ünitesi muhafazası | ABS ve Noryl |
| Şarj ünitesi muhafazası | 94V-O polikarbonat |
| Renk | Siyah |
| Boyutlar (uxgxd) mm | 260 x 90/128 x 60 |
| Ağırlık | 1 kg |
| Işık kaynağı performansı | |
|---|---|
| Işık kaynağı gücü | 20 W maks. |
| Işın açısı | 8 ° Koni |
| Spektral cevap | 200 nm ila 4,3 µm |
| Test aralığı | 5 m tipik |
