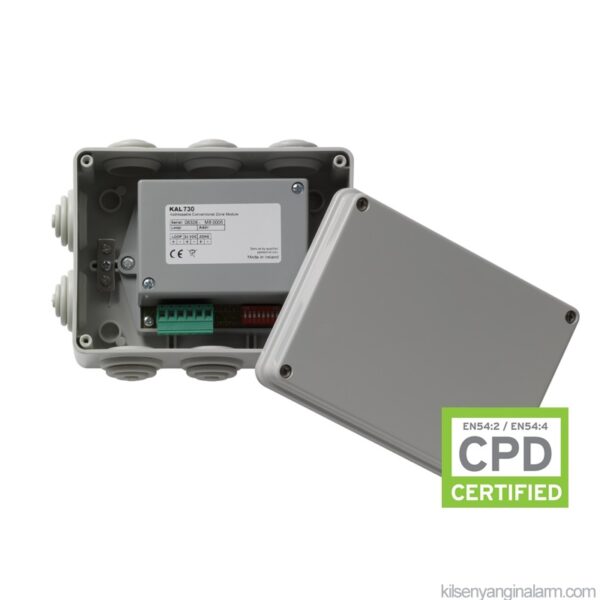

Kilsen KAL730 Adreslenebilir Röle Çıkış Modülü – 1 Çıkış
- EN54: 18 ve CPD sertifikalı
- Yüzey montajı
- Kolay adresleme
- Harici veya döngü beslemeli
- Yerel alarm ve iletişim göstergesi
- Açıklama
- Değerlendirmeler (0)
Açıklama
Kilsen KAL730 Adreslenebilir Röle Çıkış Modülü – 1 Çıkış
Bir bakışta
Genel
KAL700 serisi modüller, kurulumu kolay IP55 muhafazalarında barındırılan Kilsen protokolü çalıştıran adreslenebilir yangın sistemlerinde I / O kontrolü için geliştirilmiş eksiksiz bir arayüz yelpazesi içerir. Bu modüller, yangın sisteminin yangın durumları sırasında ek bina yönetimi işlevleri gerçekleştirmesine izin verir. 125 yangın dedektörü adresine ek olarak her yangın paneli döngüsünde 125 G / Ç adresi mevcuttur.
KAL700 Röle Çıkış Modülleri
KAL730 1 potansiyelsiz röle çıkışı sağlar, KAL734C adreslenebilir yangın sistemi döngüsüne 4 potansiyelsiz röle çıkışı sağlar. Her röle ORTAK, NORMALDE AÇIK ve NORMAL OLARAK KAPALI bağlantılara izin verir. Bu çıkışlar, doğrudan yangın paneli devresinden havalandırma kontrolünü, kapı kontrolünü, uyarı işaretlerini, üçüncü taraf alarm cihazlarının etkinleştirilmesini vb. Etkinleştirmek için kullanılabilir.
KAL734C, harici bir 24 VDC güç kaynağından güç alırken, KAL730 döngü veya harici güç için yapılandırılabilir. Her modüldeki bir LED, modülün yerel olarak alarm ve iletişim durumunu gösterir. Her röle ORTAK, NORMALDE AÇIK ve NORMAL OLARAK KAPALI kontaklara izin verir.
Kurulum
KAL700 Serisi, yüzeye monte kurulum için tasarlanmıştır. Modüller üzerinde adresleme, kullanımı kolay DIP anahtarları ile yapılır.
Uygulamalar
KAL730 / KAL734C röle üniteleri normalde havalandırma kontrolü, kapı kontrolü, uyarı işaretleri, üçüncü taraf alarm cihazlarının aktivasyonu vb. Gibi üçüncü şahıs uygulamaları için yardımcı alarm kontrollerini doğrudan yangın paneli döngüsünden etkinleştirmek için kullanılır.
Detaylar
- EN54: 18 ve CPD sertifikalı
- Yüzey montajı
- Kolay adresleme
- Harici veya döngü beslemeli
- Yerel alarm ve iletişim göstergesi
- Çıkış için normalde açık veya kapalı çalışma
- Aşağıdakilerden oluşan I / O modülleri ailesinin parçası: -Konvansiyonel bölge monitörleri -Dijital giriş modülleri -Söndürme kontrol modülleri -Döngü İzolatörleri -Manuel çağrı noktaları -Röle ve denetimli çıkış üniteleri -Yangın kapısı kontrolörleri
Teknik özellikler
| Genel | |
|---|---|
| Durum göstergesi | LED |
| Uyumluluk | Kilsen KL7A sistemleri |
| Elektriksel | |
|---|---|
| Güç kaynağı türü | 24 VDC |
| Çalışma gerilimi | 22 ila 38 VDC |
| Anlık tüketim | Döngü gücü: 350 µA (Sessiz) <3,4 mA (Aktif) Harici güç: Döngüden 70 µA @ 24 VDC (Sessiz) Döngüden 35 VDC’de 100 µA (Sessiz) döngüden <3,5 mA (Aktif) 22 mA @ 24 VDC harici (Sessiz) <50 mA @ 24 VDC harici (Aktif) |
| Çıktı | |
|---|---|
| Çıktı miktarı | 1 |
| Çıkış tipi ve derecelendirme | Potansiyelsiz, 0,5 A @ 42 VAC / 0,5 A @ 30 VDC |
| Sonlandırma direnci | NA |
| Fiziksel | |
|---|---|
| Fiziksel Boyutlar | 150 x 110 x 70 mm |
| Net ağırlık | 370 g |
| Renk | Gri |
| Montaj tipi | Yüzey montajı |
| Kablo girişleri | 10 |
| Çevresel | |
|---|---|
| Vandal kanıtı | Hayır |
| Çalışma sıcaklığı | -10 ile + 50 ° C |
| Depolama sıcaklığı | -10 ile + 70 ° C |
| Bağıl nem | % 10 ila% 95 yoğunlaşmayan |
| Çevre | Kapalı |
| IP derecelendirme | IP55 |
