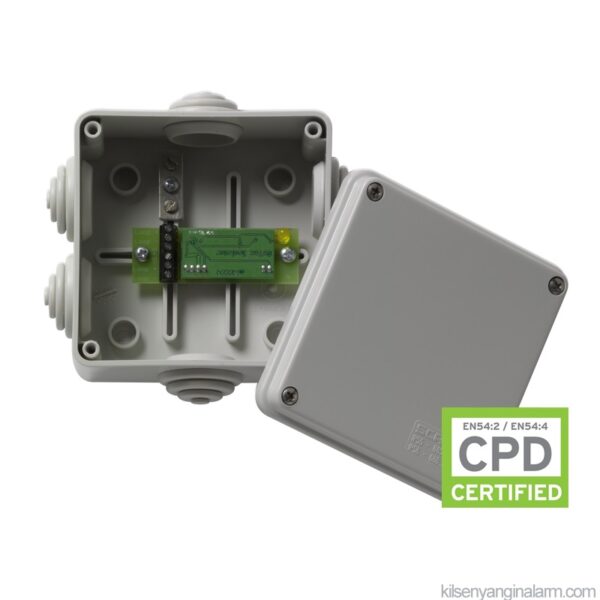

Kilsen KAL775 Kısa Devre İzolatör Modülü
- EN54: 17 ve CPR sertifikalı
- Yüzey montajı
- Cihaz adresi gerektirmez
- Döngü destekli
- Döngüyü kısa devre koşullarına karşı korur
- Açıklama
- Değerlendirmeler (0)
Açıklama
Kilsen KAL775 Döngü İzolasyon Modülü
Bir bakışta
Genel
KAL700 Serisi modüller, eski KSA700 üzerinde I / O kontrolü için geliştirilmiş eksiksiz bir arayüz yelpazesi ve kurulumu kolay IP55 muhafazalara kurulmuş Kilsen’den yeni KFP-A adreslenebilir yangın sistemleri içerir. Bu modüller, yangın sisteminin yangın durumları sırasında ek bina yönetimi işlevleri gerçekleştirmesine izin verir. 125 yangın dedektörü adresine ek olarak her yangın paneli döngüsünde 125 G / Ç adresi mevcuttur.
KAL700 Döngü İzolatörleri
KAL775, KSA700 / KFP-A yangın sistemleri için bir döngü izolatörüdür. Döngüdeki cihazların geri kalanının normal şekilde çalışmasını sağlamak için döngü kablosunun bir kısmını kısa devre veya döngü aşırı yük sorunu ile izole eder. KAL775, döngüde bir adres gerektirmez. Yerel bir LED göstergesi yalıtılmış bir durum konusunda uyarır ve döngüdeki kısa devre durumu ortadan kalktığında ünite otomatik olarak sıfırlanır.
Kurulum
KAL775 döngü üzerinde bir adres gerektirmediğinden, döngüde izin verilen tam 250 cihazın (125 sensör ve 125 I / O ünitesi) kurulumunu yasaklamaz. Yüzeye montaj uygulamaları için tasarlanmıştır. Ünite üzerindeki bir LED göstergesi, kolay arıza bulma için izolasyonun etkin olduğunu gösterir.
Uygulamalar
KAL775, KSA700 / KFP-A yangın paneli devrelerinde kısa devrelere veya aşırı yüklenmelere karşı koruma olarak kullanılmak üzere tasarlanmıştır. Yönetmeliklere göre, bir izolatör her zaman iki yangın bölgesini ayırmalıdır ve iki izolatör modülü arasına 32’den fazla cihaz bağlanamaz.
Detaylar
- EN54: 17 ve CPR sertifikalı
- Yüzey montajı
- Cihaz adresi gerektirmez
- Döngü destekli
- Döngüyü kısa devre koşullarına karşı korur
- Yerel durum göstergesi
- Otomatik sıfırlama
- Aşağıdakilerden oluşan I / O modülleri ailesinin bir parçası: -Konvansiyonel bölge monitörleri -Dijital giriş modülleri -Söndürme kontrol modülleri -Manuel çağrı noktaları -Röle ve denetimli çıkış üniteleri -Yangın kapısı kontrolörleri
- Çift izolasyon, kısa devre durumunda hiçbir cihazın kaybolmaması anlamına gelir
Teknik özellikler
Genel | |
---|---|
Durum göstergesi | LED |
Elektriksel | |
---|---|
Güç kaynağı türü | Döngü destekli |
Çalışma gerilimi | 22 ila 38 VDC |
Anlık tüketim | 2 mA (Normal çalışma) 10 mA (Aktif) |
İzolasyon | |
---|---|
Döngü akımı | 2 |
Seri direnç | 0.37Ω |
Akımı değiştir | <800 mA |
Kaçak akım | 8 mA |
İzolasyon gerilimi | 15 – 38V |
Gerilimi yeniden bağlayın | 15 – 38V |
Fiziksel | |
---|---|
Fiziksel Boyutlar | 132 x 132 x 59 mm (uxgxy) |
Net ağırlık | 165 g |
Renk | Gri |
Montaj tipi | Yüzey montajı |
Kablo girişleri | 6 |
Çevresel | |
---|---|
Vandal kanıtı | Hayır |
Çalışma sıcaklığı | -10 ile + 50 ° C |
Depolama sıcaklığı | -10 ile + 70 ° C |
Bağıl nem | % 10 ila% 95 yoğunlaşmayan |
Çevre | Kapalı |
IP derecelendirme | IP55 |
Standartlar ve yönetmelik | |
---|---|
Uyumluluk | CE, ERİŞİM, RoHS 2, WEEE |
Sertifikasyon | CPR |
Standartlar | EN54-17 |
